Solidworksおぼえがき:モデルの座標軸に関係なく図面のビューを決める
他パーツとの整合性を考えている内に,モデルの概形が座標軸からズレてしまうことは良くあるかと思います.
アセンブリを作る際には特に問題はない(むしろ都合が良いことが多い)のですが,図面を起こそうとするとちょっと面倒なことになります.
この覚え書きは,これを何とかする方法です.
・ ・ ・
まずはモデルを挿入して,上の図みたいな状態にします.このとき,挿入する座標がずれた「ビュー」は1つだけで十分です.

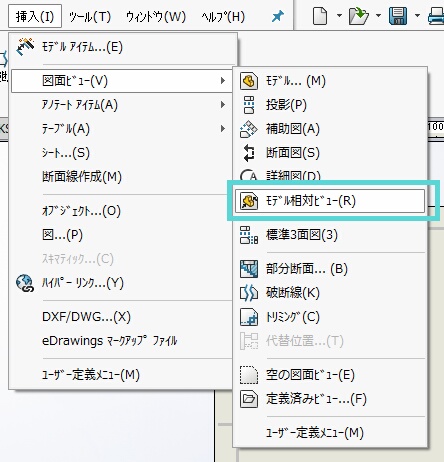

「ビュー」を選択状態にした上で,右クリック or「挿入>図面ビュー>モデル相対ビュー」を実行します.

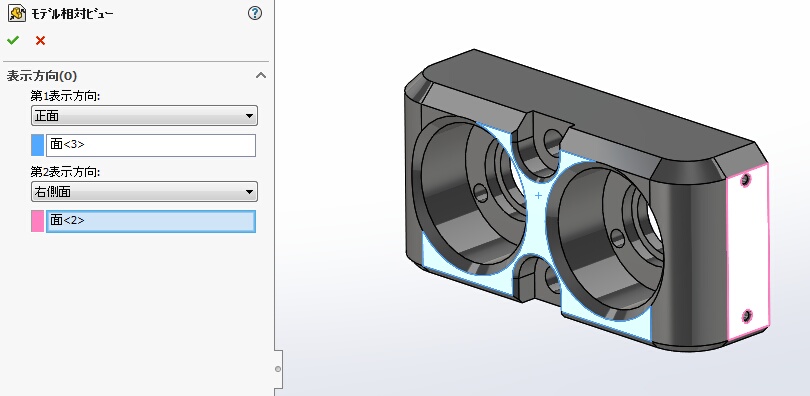

すると,prtモデルが開いて下記のような実行画面が現れますので,各面を指定してあげます.

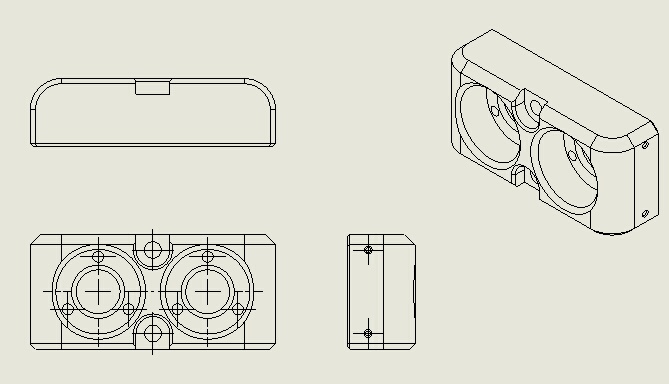

実行すると,モデル概形に対して整ったビューが挿入できます.
やったぜ.
・ ・ ・
ちなみにprtファイルに参照座標を追加して,図面側から座標軸選択できないかと試したのですが,ちょっとこの方法は無理そうでした.
